Fuga fundamentowa Mały typ Cementowa pompa do fugowania Jednolita maszyna ssąca

Maszyna do spoinowania cementu

Struktura maszyny do spoinowania cementu:

Korpus pompy do fugowania cementu to szczelna skrzynia o zmiennej prędkości, która składa się głównie z wału wejściowego, wału pośredniego, wału o zmiennej prędkości, przekładni i tak dalej.Mechanizm korbowy korby, a za pomocą uchwytu zmiany prędkości, drążka pociągowego, koła zębatego wentylatora, drążka sprzęgła itp. Koło zębate, mechanizm sterowania sprzęgłem składający się z trzech części.
Wał wejściowy jest pusty, a koniec wejściowy jest wyposażony w sprzęgło, które jest połączone ze sprzęgłem koła pasowego.Środkowy wał jest wydrążonym wałem wielowypustowym, a wał wejściowy znajduje się na tej samej osi, koniec wału jest zainstalowany z osłoną uchwytu sprzęgła, gdy uchwyt obraca się w górę, napędza mimośrodowy obrót wału, aby ścisnąć długi popychacz, krótki popychacz i tarcza popychacza, sprężyna sprzęgła dociskowego, rozdzielenie sprzęgła.Wał o zmiennej prędkości to wał wielowypustowy, który jest wyposażony w dwa podwójne koła zębate ślizgowe.Pozycja przesuwnego koła zębatego jest kontrolowana przez dźwignię zmiennej prędkości, aby uzyskać czterostopniową regulację prędkości.Konkretna pozycja przekładni jest pokazana na powyższej tabliczce.

Parametry techniczne maszyny do spoinowania cementu:

Struktura maszyny do spoinowania cementu:

Maszyna do fugowania PU składa się głównie z korpusu pompy, ramy pompy, komory powietrznej, manometru odpornego na wstrząsy, silnika, paska klinowego i osłony koła pasowego.

Fundament montażowy pompy do cementu powinien być gładki i nie nachylony.
Pompę mocuje się na fundamencie za pomocą śruby stopowej, aby zapobiec wibracjom pompy podczas pracy.
Przygotowania przed odciąganiem:
Po dłuższym zatrzymaniu lub ponownej instalacji pompy, przed uruchomieniem należy wykonać następujące przygotowania.
1. Sprawdź, czy w każdej części jest wystarczająca ilość oleju smarującego.
2. Sprawdź, czy rura ssąca filtra jest odblokowana.
3. Sprawdź, czy nie ma przeszkód w ruchu każdej części.
4. Sprawdź dokładność i niezawodność mechanizmu transmisji.
5. Sprawdzić luz mocowań, w szczególności dokręcenie śruby gumowej nakrętki zabezpieczającej tłok, łba krzyżakowego i gwint połączenia tłoczyska.
6. Sprawdź wysokość ssania pompy.Maksymalna wysokość ssania pompy nie powinna przekraczać 2,5 metra na obszarach poniżej 1000 metrów nad poziomem morza.Na obszarach powyżej 1000 m n.p.m. wysokość ssania pompy należy zmniejszyć zgodnie z lokalną redukcją ciśnienia atmosferycznego.
7.Sprawdź położenie filtra zanurzonego w zbiorniku na szlam.Ogólnie poziom błota powinien wynosić poniżej 0,3-0,5 metra, a filtr nie powinien znajdować się mniej niż 0,5 metra od dna zbiornika błota.

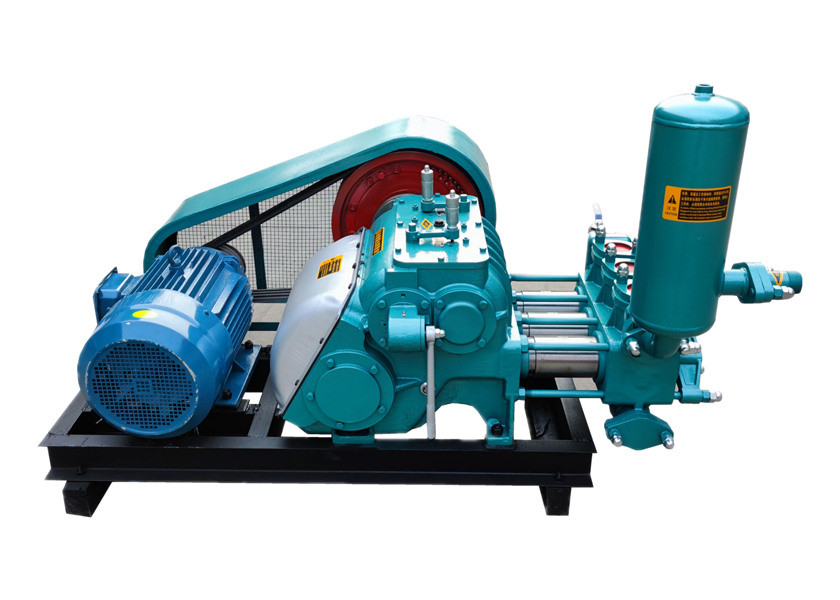

Obraz maszyny do spoinowania cementu:
